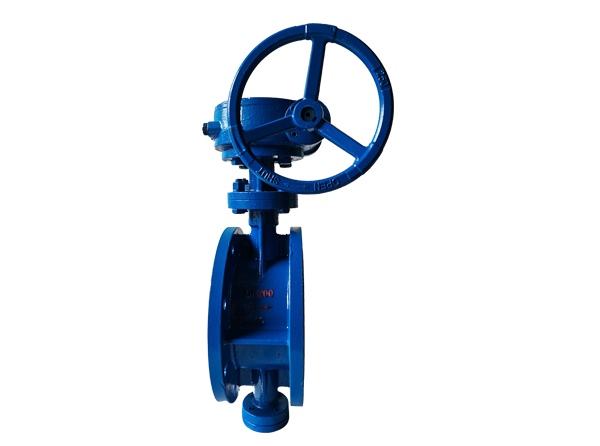

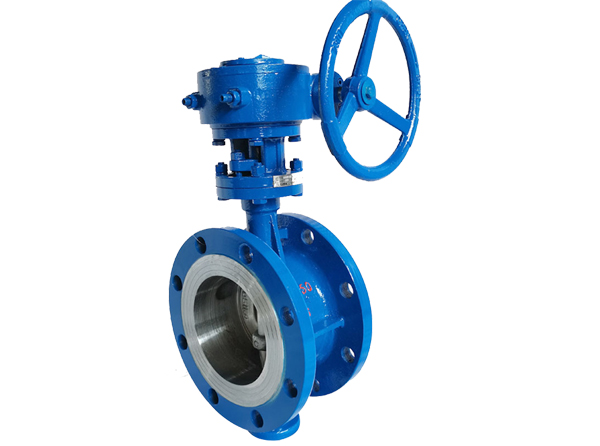

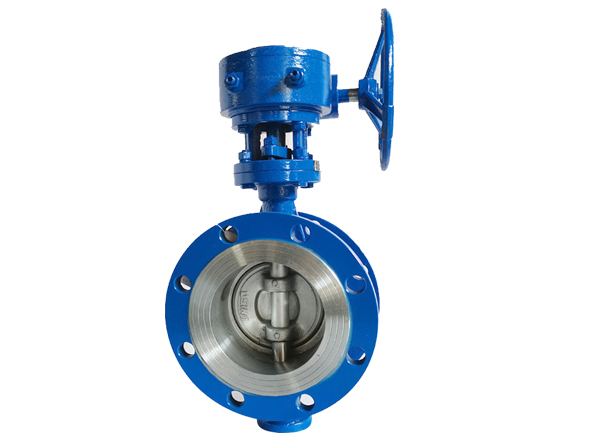

双偏心法兰蝶阀
法兰式双偏心蝶阀 ，驱动方法可选用手动、蜗轮、气动、电动 ，毗连方法可选用法兰、对夹 ，结构形式可选用单偏心、中线式、双偏心、三偏心 ，密封结构可选用软密封、硬密封 ，压力规模PN0.1-10Mpa ，公称通径为DN40～2000mm ，材质可选用铸钢、不锈钢。
双偏心蝶阀产品概述：
研制的双偏心法兰式蝶阀结构紧凑 ，90°回转开关轻松 ，密封可靠 ，使用寿命长 ，被普遍用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中 ，作为调理和阻止使用。
产品详情
双偏心法兰蝶阀特点：
1、法兰式双偏心蝶阀接纳双偏心结构 ，具有越关越紧的密封功效 ，密封性能可靠。
2、密封副质料选用不锈钢和丁腈耐油橡胶配对 ，使用寿命长。
3、橡胶密封圈即可位于阀体上 ，也可以位于蝶板上 ，可适用差别特点的介质 ，供用户选择。
4、蝶板接纳框架结构 ，强度高 ，过流面积大 ，流阻小。
5、整体烤漆、能有Xiao地避免锈蚀且只要替换密封阀座密封质料 ，就可使用于差别介质。
6、双偏心蝶阀具有双向密封功效 ，装置时不受介质流向的控制 ，也不受空间位置的影响 ，可在任何偏向装置。
7、法兰式双偏心蝶阀结构独Te ，操作无邪 ，省力 ，利便。
标准参数表：
公称通径 | 40mm~1200mm | |
法兰标准 | ISO7005-2 1988 | |
事情压力 | 1.6MPa | |
壳体试验压力 | 1.5 倍事情压力 | |
密封试验压力 | 1.1 倍事情压力 | |
事情温度规模 | NBR 阀座 -10oC~80 o C 、 EPDM 阀座 -20oC~120oC | |
允许恒久使用温度 | NBR 阀座 0oC~60 o C 、 ,EPDM 阀座 0oC~100oC | |
质料 | ( 见《可选质料表》部分 ) | |
结构尺寸 | ISO5752-88 | |
驱动型式 | 手柄 | 50mm~300mm |
蜗轮 | 50mm~1200mm | |
气动 | 50mm~1200mm | |
电动 | 50mm~1200mm | |
外貌处置惩罚 | 环氧聚酯涂料 、 尼龙 11 、 烤漆 | |
法兰式双偏心蝶阀标准规范：
项目名称 | 接纳标准 | 可选标准 |
设计制造验收 | GB/T12238-1989 | ISO/DIN10631-91 |
阀门结构长度 | GB/T12221-1989 | ISO5752-88 |
阀门法兰毗连 | GB9113-1988 | ISO7005. 2 |
阀门磨练 | GB/T13927-1992 | ISO/DIN5208-87 |
阀门标记 | GB12220-1989 | ISO5209-87 |
驱动装置毗连 | GB12223-1989 | ISO/DIN5211-89 |
阀门供货要求 | GB/T12252 | ———— |
注：蝶阀不但切合 ISO,GB 标准 ，同时也兼容天下其它国家标准
