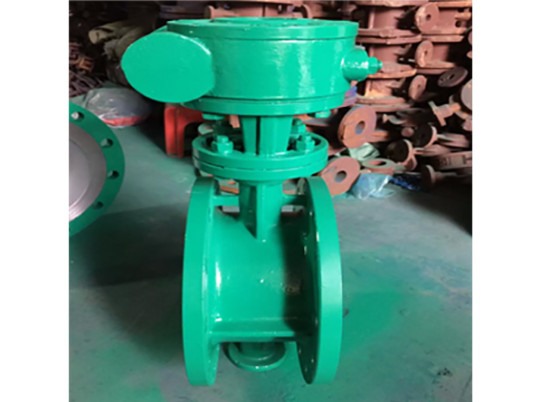

法兰式三偏心硬密封蝶阀结构特点：

三偏心结构：阀杆轴线与蝶板密封面间偏置一个尺寸A，并与阀体通道轴线偏置一个尺寸B，阀座回转轴线与阀体通道轴线形成一个偏心角α，故形成三偏心。蝶阀从0°～90°开启时，蝶板密封面会在开启的瞬间连忙脱离阀座密封面，在其90°～0°关闭时，只有在关闭的瞬间，其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。以是阀座与蝶板上的密封面之间无任何摩擦，去除了磨损和走漏的可能性。

法兰式三偏心硬密封蝶阀扭矩密封：

三偏心的结构使蝶阀关闭时，其密封副两密封面之间的密封比压由外加于阀杆的驱动力矩爆发。不但消Chu了通例弹性阀座弹性子料老化、冷流、弹性失效等因素造成的密封比压降低和消逝，并且可以通过外加驱动力矩的改变，实现对其密封比压的恣意调解，从而使三偏心蝶阀的密封性能改善，蝶阀的使用寿命也大大提高。

软硬层叠式金属密封结构：

蝶板密封圈接纳软硬层叠式不锈钢片和柔性石墨板的密封面，使其具有金属硬密封和弹性密封的双重优点，无论在低温顺高温工况下均具有优良的密封性能。

双向密封：因密封面锥角小于密封质料的磨擦角，蝶板关到密封位置时连忙实现自锁，并能遭受一定的反向压力攻击。

防火结构：全金属结构自己具有火灾An全的特征。

阀体密封面：接纳堆焊硬质合金或不锈钢，使得密封面强度高、硬度好、耐磨损，可一连启闭60000次以上而无损伤。

密封圈：密封圈由压板夹在蝶板上，易于装置、调理和替换。

阀杆的上、下部位装有轴套，避免磨损和粘连，提高了使用寿命。

三维偏心硬密封蝶阀操作无邪、省力、利便、可靠，毗连方法有法兰、对夹、对焊、凸耳对夹。既可截断介质，也可恣意调理介质流量。

法兰式三偏心硬密封蝶阀标准规范：

设计制造标准：GB/T 12238-2008

结构长度标准：GB/T 12221-2005

毗连法兰标准：GB/T 9113

压力温度品级：GB/T 12224-2005

试验磨练标准：GB/T 13927-2008
